起重機械的分類和載荷!
機電工程考點知識:起重機械的分類和載荷
起重機械的分類
1.輕小型起重設備
輕小型起重設備可分為:千斤頂、滑車(或稱起重滑車、起重滑輪組)、起重葫蘆、卷揚機、多種叉車等。
2.起重機
起重機可分為:橋架型起重機、臂架型起重機、纜索型起重機三大類。

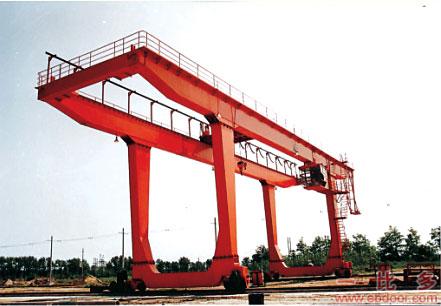

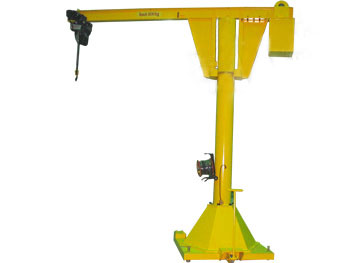

臂架型主要有:門座起重機龍門吊廠家和半門座起重機、塔式起重機、流動式起重機、鐵路起重機、桅桿起重機、懸臂起重機等。
建筑、安裝工程常用的臂架型起重機有:塔式起重機、流動式起重機、桅桿起重機。
載荷
1.吊裝載荷
起重機的吊裝載荷指被吊物(設備或構件等)在吊裝狀態下的重量和吊索具重量的總和。例如,履帶起重機的吊裝載荷包括:起重機的凈起重量即被吊設備和吊索(繩扣)重量、吊鉤滑輪組重量和從臂架頭部垂下的起升鋼絲繩重量的總和。
2.吊裝計算載荷
(1)動載荷系數(簡稱動載系數):是起重機在吊裝重物的運動過程中所產生的對起吊機具負載的影響而計入的系數。一般取動載系數k1=1.1。
(2)吊裝計算載荷(簡稱計算載荷):吊裝計算載荷等于動載系數乘以吊裝載荷。
3.多臺起重機聯合起吊的計算載荷
(1)不均衡載荷系數:在多臺起重機共同抬吊一個重物時,由于起重機械之間的相互運動可能產生作用于起重機械、重物和吊索上的附加載荷,或者由于工作不同步,吊裝載荷不能完全平均地分攤到各臺起重機。在吊裝計算中,以不均衡載荷系數計入這種不均衡現象的影響。一般取不均衡載荷系數k2=1.1~1.25。
(2)計算載荷:
Qj=k1×k2×Q
式中
Qj一一起重機的計算載荷;
Q一一分配到一臺起重機的吊裝載荷,包括所承受的設備重量及起重機索、吊具重量。
【例】(2013真題)某設備重量85t,施工現場擬采用兩臺自行式起重機抬吊方案進行就位,其中索吊具重量3t,自制專用抬梁重量5t,風力影響可略。制定吊裝方案時,最小計算載荷為( )。
A.106.48t
B.108.90t
C.112.53t
D.122.76t
『正確答案』C
『答案解析』本題考查的是起重機械的分類和荷載。計算荷載的一般公式為:Qj=K1K2Q。其中,Qj為計算荷載;K1為動荷載系數,為1.1;K2為不均衡荷載系數,為1.1~1.25;Q為設備及索吊具重量。題中最小計算載荷Qj=K1K2Q=1.1×1.1×(85+3+5)=112.53(t)
