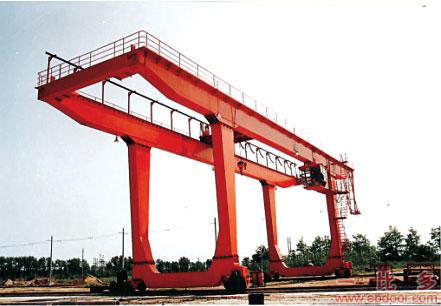

(1)公路架橋機(懸臂吊)起吊預制T梁。預制T梁場的垂直起吊和水平運行,用“萬能桿件”拼成的門式起重機來完成。每根預制T梁完成后,均由門吊先吊運至“T梁堆放場”。架設T梁開始,用兩臺門式起重機從“T梁堆放場”吊移到上橋鋼導梁上的軌道平車上,卷揚機牽引至拐腳龍門架下,準備架設就位。
(2)鋼導梁、拐腳公路架橋機、托架在橋上均已就位后,公路架橋機即告組裝完畢。
公路架橋機經過試運行,確認正常,安全無隱患后即可進行T梁安裝。
(3)預制T梁按順序吊放在梁位上。當預制T梁由軌道平車運至拐腳龍門架下,用拐腳公路架橋機吊至梁位上,先將內外邊各一根和兩根中梁分別吊放于導梁兩側梁位后,第五根的中梁吊放在已安好的中梁上。
(4)安完一孔后,導梁移至下一孔,托架移人橋頭鋼導梁上備用。導梁用千斤頂頂起,放入搖擺滾,用卷揚機牽引,將導梁移人下一孑L就位。
(5)拐腳公路架橋機吊起第五片中梁就位:導梁移人下一孔后,拐腳公路架橋機將第五片中梁在梁位上就位。到此,半孔橋的T梁架設即告完成。立即在已安好的第五根梁上鋪上鋼軌,并與導梁接上。
(6)拐腳公路架橋機架移至下一孔橋墩蓋梁上:托架進入拐腳龍門架下,拉動托架內層導鏈,頂升拐腳龍門架,松開風繩,卷揚機牽引托架專用平車,將拐腳龍門架移至下一孔橋墩蓋梁上就位。
(7)按上述方法,公路架橋機逐孔進行T梁架設。當雙側橋一側橋的T梁架設完成,公路架橋機轉向另一側,進行T梁安裝,直至全橋完成。
